LKG-11DD-11 一入一出
一入一出，直流型信號隔離器，直流電流輸入，直流電流輸出。檢測回路中的電流信號，經過變換，輸出隔離的單路或雙路電流/電壓信號，實現了輸入、輸出、電源之間的三端隔離。
咨詢電話
13510803279
性能簡介
LKG-11DD-11型信號隔離器：同時檢測回路中的電流信號，經過變換，輸出隔離的單路或雙路電流/電壓信號，實現了輸入、輸出、電源之間的三端隔離。
本產品響應快、功耗低、溫度特性好可與各類儀表及DCS、PLC等設備配套使用，在石油、化工、制造、電力、冶金、工業裝備等行業的重大工程中有著廣泛應用。
技術參數
□ 輸入阻抗：電壓型≥100KΩ，電流≤100Ω
□ 負載能力:電流型負載電阻≤500Ω，電壓型負載電流＜5mA
□ 精度：0.2%F.S
□ 溫度漂移系數：0.005%F.S/℃
□ 環境溫度：-20℃～+60℃
□ 空氣濕度：35%～85%RH無凝露
□ 絕緣電阻：輸入與輸出間、輸入輸出與電源間≥100MΩ（500VDC）
□ 隔離強度：輸入與輸出間、輸入輸出與電源間≥1500VAC/min
□ 電源：24V DC±10%
□ 響應時間：<20ms
□ 消耗功率：＜1W
□ 電磁兼容：EMC符合IEC61000-4
面板指示燈
□ PWR：電源指示燈（綠色）。儀表通電時長亮。
外形尺寸
□ 寬×高×厚(110×116×13)mm

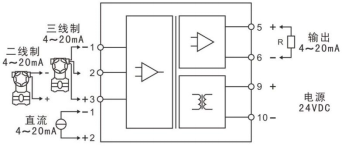

接線圖
端子 | 接線端子功能定義 | ||
9 | 電源+ | 供電電源 24V DC | |
10 | 電源- | ||
輸入二線制 | 輸入三線制 | 電流信號 | |
1 | 輸入- | 輸入- | |
2 | 輸入- | 輸入+ | 輸入+ |
3 | 輸入+ | 配電電源+ | |
5 | 輸出+ | 輸出 4～20mA | |
6 | 輸出- | ||
安裝方法
□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
□ 請盡可能垂直安裝，以利于儀表內部熱量散發。
-
【LKG-11DD-11 一入一出】說明書：點擊下載
