LKG-11DT-11 一入一出
一入一出，熱電偶型信號隔離器，熱電偶信號輸入，直流信號輸出，一路輸入一路輸出，可智能編程，熱電偶的實際測量范圍可通過計算機進行設定。
咨詢電話
13510803279
性能簡介
LKG-11DT-11型信號隔離器：熱電偶信號輸入，直流信號輸出，一路輸入一路輸出，可智能編程，熱電偶的實際測量范圍可通過計算機進行設定。
本產品響應快、功耗低、溫度特性好可與各類儀表及DCS、PLC等設備配套使用，在石油、化工、制造、電力、冶金、工業裝備等行業的重大工程中有著廣泛應用。
技術參數
□ 輸入阻抗：電壓型≥100KΩ，電流≤100Ω
□ 負載能力:電流型負載電阻≤500Ω，電壓型負載電流＜5mA
□ 精度：0.2%F.S
□ 溫度漂移系數：0.005%F.S/℃
□ 環境溫度：-10℃～+60℃
□ 空氣濕度：35%～85%RH無凝露
□ 絕緣電阻：輸入與輸出間、輸入輸出與電源間≥100MΩ（500VDC）
□ 隔離強度：輸入與輸出間、輸入輸出與電源間≥1500VAC/min
□ 電源：24VDC±10%
□ 響應時間：<20ms
□ 消耗功率：＜1W
□ 電磁兼容：EMC符合IEC61000-4
面板指示燈
□ PWR：電源工作指示燈（綠色）。
□ ALM：信號指示燈（紅色）。
外形尺寸
□寬×高×厚(110×116×13)mm

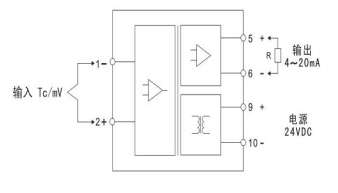

接線圖
端子 | 接線端子 | 功能定義 |
9 | 電源+ | 供電電源 24VDC |
10 | 電源- | |
1 | 輸入- | 輸入 熱電偶或毫伏信號 |
2 | 輸入+ | |
5 | 輸出+ | 輸出 4-20mA |
6 | 輸出- |
安裝方法
□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
□請盡可能垂直安裝，以利于儀表內部熱量散發。
-
