LKA-22DD-11 二入二出
咨詢電話
13510803279
技術數據
□ 供電電壓：24V DC±10%
□ 配電輸出電源：電路輸出20mA時，配電電壓≥20V
□ 輸入信號：二、三線制變送器或電流源信號
□ 輸出信號：4-20mA
□ 負載能力:電流型負載電阻≤500Ω
□ 精度：0.2%F.S
□ 溫度漂移系數：0.005%F.S/℃
□ 環境溫度：-20℃～+60℃
□ 空氣濕度：35%～85%RH無凝露
□ 絕緣電阻：≥100MΩ（輸入/輸出/電源間）
□ 隔離強度：本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min）
□ 電磁兼容：EMC符合IEC61000-4
□ 防爆標志：[Bxia Ga]IIC
□ 功能安全認證：SIL2符合IEC 61508 EN 61511標準
□ 認證機構：國家防爆電氣產品質量監督檢驗中心CQST認證
□ 認證參數(端子1-2和4-5之間)：
Um=250V U0=5.4V I0=- - C0=40uF
□ 認證參數(端子2-3和5-6之間)
Um=250V U0=28V I0=93mA
C0=0.05uF L0=2.4mH P0=651mW
□ 平均無故障時間：≤100000小時
□ 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接
面板指示燈
PWR：電源指示燈（綠色）。儀表通電時長亮。
安裝方法
□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
□ 請盡可能垂直安裝，以利于儀表內部熱量散發。

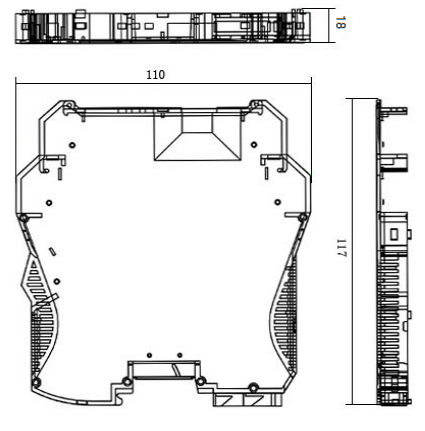

外形尺寸
□ 寬×高×厚(110×117×18)mm

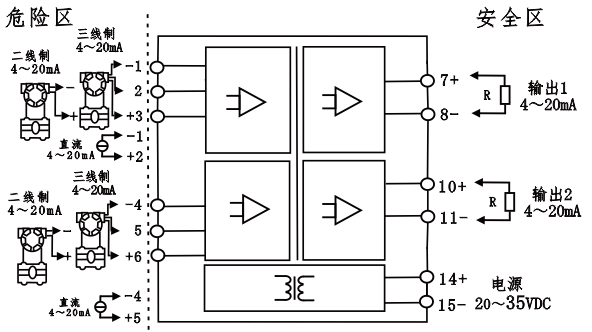

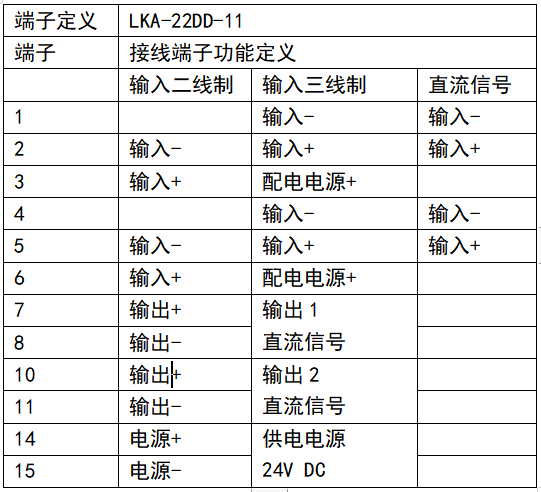

接線圖
-
【LKA-22DD-11 二入二出】說明書：點擊下載
