LKD-12DI-26 一入二出
咨詢電話
13510803279
技術數據
□ 供電電壓：20～35V DC，功耗<1.5W
□ 輸入信號：開關觸點/接近開關
□ 現場傳感器供電電壓:8V
□ 繼電器輸出特性：響應時間20ms，驅動能力:
250AC/2A,20VDC/2A電阻性負載
□ 輸入輸出特性(置為同相控制):
現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合，通道綠色指示燈亮；
現場開關開路或輸入回路電流<1.2mA，輸出繼電器開路，通道綠色指示燈滅。
□ 開關設置作用:
狀態 | K1 | K2 |
ON | 輸入和輸出反相 | 有線路故障檢測功能 |
OFF | 輸入和輸出同相 | 無線路故障檢測功能 |
注:開關輸入(I)，需將K2設置為OFF狀態，無線路故障(斷線、短路)檢測功能；如有線路故障(斷線、短路)檢測功能，應在開關兩端并聯10K電阻，見開關(II),K2設置為ON狀態。
□ 環境溫度：-20℃～+60℃
□ 空氣濕度：35%～85%RH無凝露
□ 絕緣電阻：≥100MΩ（輸入/輸出/電源間）
□ 隔離強度：本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min）
□ 防爆標志：[Ex ia Ga]IIC
□ 電磁兼容性：符合IEC 61326-1(GB/T 18268)
□ 功能安全認證:SIL2 符合IEC 61508,EN 61511標準
□ 認證機構:國家防爆電氣產品質量監督檢驗中心CQST認證
□ 認證參數(端子1-2之間)
Um=250V U0=10.5V I0=15mA
C0=0.15uF L0=2.4mH P0=40mW
□ 平均無故障時間：≤100000小時
□ 可與具有ⅡA、ⅡB、ⅡC危險氣體的0區、1區、2區本安儀表相連接
面板指示燈
□ PWR：電源工作指示燈（綠色）。
□ L1,L2：報警、故障指示。
安裝方法
□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
□ 請盡可能垂直安裝，以利于儀表內部熱量散發。
外形尺寸
□ 寬×高×厚(110×116×13)mm

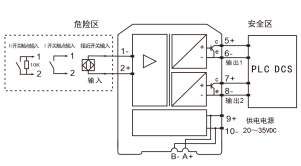

接線圖
端子 | 接線端子功能定義 | |
9 | 電源+ | 供電電源 24V DC |
10 | 電源- | |
1 | 輸入- | |
2 | 輸入+ | |
5 | 晶體管輸出1+ | |
6 | 晶體管輸出1- | |
7 | 晶體管輸出2+ | |
8 | 晶體管輸出2- | |
-
【LKD-12DI-26 一入二出】說明書：點擊下載
