深圳力控多功能儀表與信捷PLC通訊
1. 實驗用到的元器件
施耐德TM200C60R PLC一臺
施耐德PLC與電腦通訊線一條
深圳力控多功能儀表LK96S-AE3儀表一臺

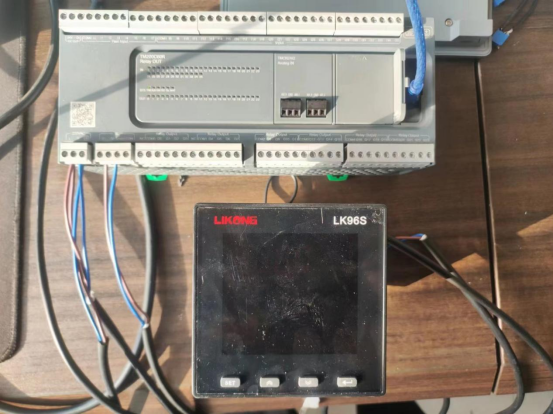

2. 通訊連接
施耐德PLC中通訊口連接下載線到電腦。
施耐德PLC中通訊口SL中的D1接多功能儀表A，SL端子上D0接多功能儀表B.
3. 通訊端口設置
深圳力控多功能儀表通訊參數設置
地址：2
波特率：9600
奇偶校驗：無
信捷PLC中COM2口通訊參數設置如下圖
4. 信捷PLC程序編寫
首先通訊上PLC后與儀表通訊的PLC程序如下
多功能儀表中數據都是浮點數，占2個字。

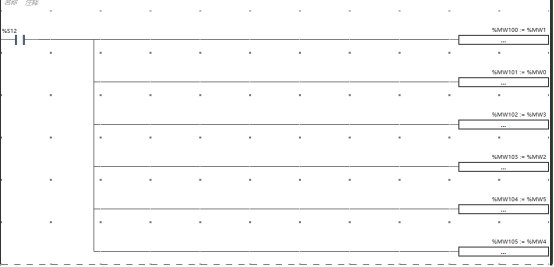

信捷PLC讀取數據中高低字是反向的因此需要將高低位字傳送一下就能讀取到正確的數值。程序如上圖
儀表中所有數據總共占用44個字，程序中把所有字都讀取出來，這個程序只是將前三個電壓高低字轉換一下，監控%MF100，%MF102，%MF104，就能讀取出來正確的電壓數值。需要其他的參數可以讀取對應地址轉換一下高低字。
